臺達全熱新風機線控器

一、產品概況

本產品適用于控制200~2000M/H新風換氣機，采用微電腦控制芯片，通過溫控器內部傳感器來檢測室內溫度。自動或手動開啟風機設備來切換風機高、中、低三檔風速，達到對室內普通換氣和能量回收的作用。

二、技術參數

感溫元件：NTC

顯示范圍：0℃~50℃

工作溫度：0℃~45℃

輸出額定功率：<200w

自耗功率：<2W

電壓：220VAC±10％，50/60Hz

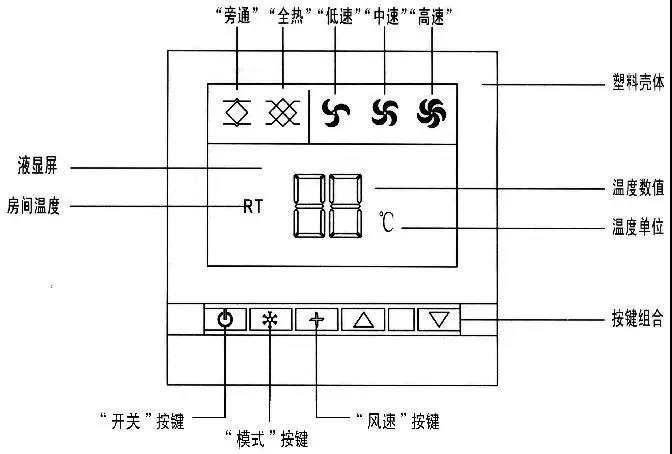

三、產品按鈕指示圖

四、按鈕使用說明

① 開機/關機

按鍵一次開機，再按一次關機。

開機，設備運行；

關機，設備停止，設備關機前的各項設置會保存。

②三速風機的控制

按鍵選擇風機風速，高檔風、中檔風、低檔風。

③模式選擇

開機狀態下，按鍵機型工作模式切換。

普通換氣：按鍵，直至出現符號閃爍，6秒后自動確認。

能量回收：按鍵，直至出現符號閃爍，6秒后自動確認。

④旁通電機的控制，分兩種情況。

1.1000風量以上無旁通

2.1000風量能以下（含1000風量）為可選功能。有旁通時，通過控制器面板上鍵在普通換氣與能量回收兩個狀態之間切換的過程中，旁通電機得電，帶動擋板運動，此過程控制器液晶上顯示符號。當擋板運動到位后（大約12秒）旁通電機斷電。

⑤溫度校準

（在溫度不準時，才可進行如下操作）

在關機狀態下，同時按下▲鍵和▼鍵并保持三秒種，示“**℃”（“RT"符號不顯示），按▲鍵或▼鍵調整到正確的溫度值，6秒鐘后自動確認。

五、注意事項

請嚴格按照安裝接線圖進行接線；

請嚴格按照安裝圖進行正確安裝；

不要用力拉排線，否則會造成損環；

安裝過程中注意不要對液晶施加壓力或劃傷液晶面；

安裝過程中注意不要磕碰線路板元器件，不要摔落或使下板后殼變形；

安裝過程中如果采用硬塑線，必須事先折彎合適角度；

不要落入施工泥漿。

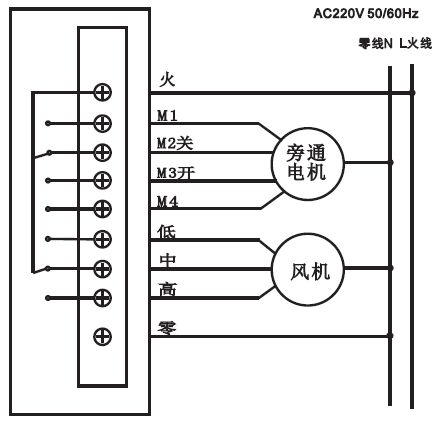

六、電路接線圖

D2TH-D6TH新風換氣機，接M2、M3

D8TH-D13TH新風換氣機，接M1、M2、M3

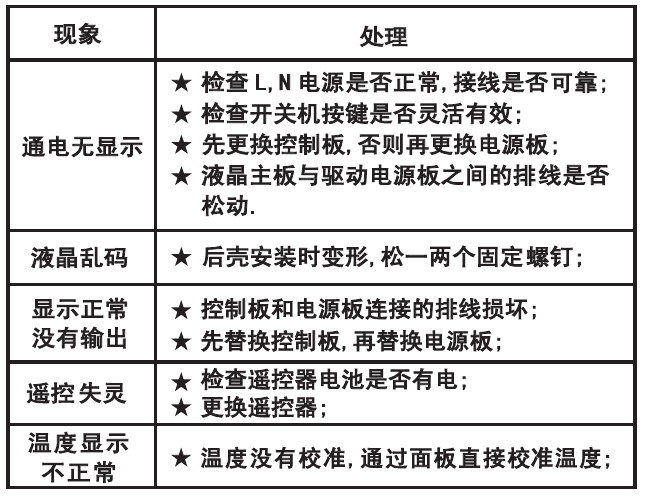

七、簡單異常處理

特別強調：

如有疑問可以電話直接聯系我公司相關技術人員。

服務熱線：400-8876-100
